一.概述
XWJ-1000型線性位移傳感器自動校準裝置執行國家校準規范JJF 1305-2011 《線位移傳感器校準規范》。實現對線性位移傳感器的自動校準功能。
二．裝置方案

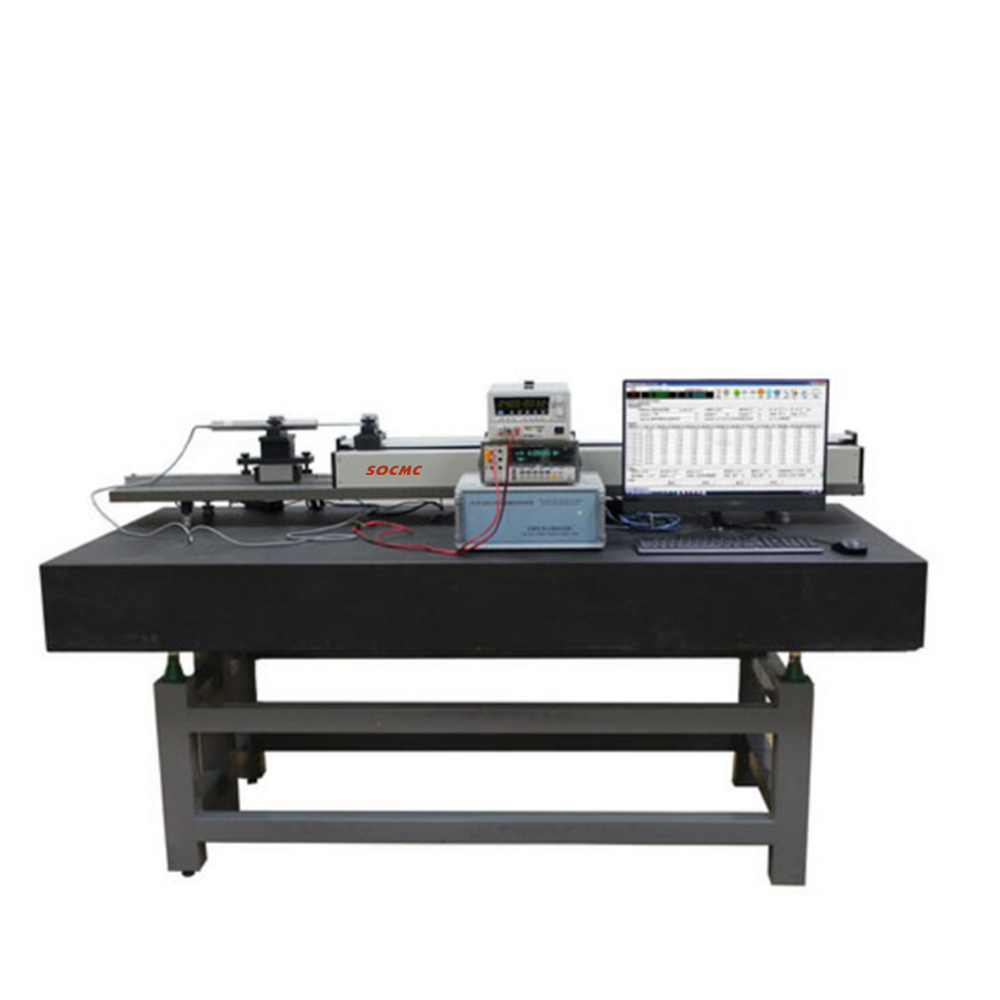

該自動校準裝置由線性位移傳感器標準器裝置、位移數字儀表、電腦三部分組成。
1．線性位移傳感器標準器
該標準器是線性位移傳感器標準器的執行機構。裝置通過USB線連接到電腦。
標準器使用精密光柵位移尺作為標準器，精密絲桿及直線導軌作為傳動機構，步進電機提供動力。
標準器的底座使用鑄鐵材料，經過自然時效處理。
傳動機構由直線導軌和精密絲桿組成，構成完整一體的線性模組。步進電機通過聯軸器與線性模組軟連接。
夾具是用來固定各種類型的位移傳感器的，要保證相當精度的同軸度，保證夾具中心與測頭固定座中心三點在一條直線上。
測頭是用來固定傳感器測桿的。測頭安裝在滑塊上。光柵尺采用進口開放式光柵尺。
2．?dāng)?shù)字多用表
按國家校準規范JJF 1305-2011 《線位移傳感器校準規范》的校準方法，對線性位移傳感器進行校準時，主要使用數字多用表讀取線性位移傳感器的輸出量（電壓、電流、電阻）。使用帶USB接口的數字多用表，可將讀取的傳感器輸出量傳輸?shù)诫娔X。
3、多功能可調穩壓源
多功能可調穩壓源，為位移傳感器提供穩定的工作電源。按國家校準規范JJF 1305-2011 《線位移傳感器校準規范》的要求，電源電壓的波動不應超過額定值的±10%。
4．線性位移傳感器自動校準軟件
該軟件執行國家校準規范JJF 1305-2011 《線位移傳感器校準規范》。主要功能：
（1） 能夠自動進行校準工作。在設置好校準范圍，校準間隔等參數后，點擊一下“校準”按鈕，就可以按規范要求，控制線性位移傳感器標準器裝置自動執行校準動作。
（2） 能夠自動采集標準器裝置的位移量，采集線性位移傳感器的輸出數據。
（3） 能夠按規范的要求計算擬合方程，顯示真實的誤差曲線。
（4） 能夠自動生成校準原始記錄。可以保存到數據庫里，按條件查詢?？梢源蛴〉酱蛴C(jī)?？梢詫?dǎo)出到Excel電子表格和PDF文件?？梢宰詣?dòng)生成校準證書。
（5） 裝置標準器可進行線性補償、區段補償。
以上所有設備的精度均必須滿足國家校準規范JJF 1305-2011 《線位移傳感器校準規范》的要求。
5．技術指標：
1．有效測量行程：0～1000mm。
2．分辨力：0.1um；
3．位移定位精度：可達1um；
4．精度：******允許示值誤差：（3+L/150mm）μm
******允許回程誤差（2+L/200 mm）μm
